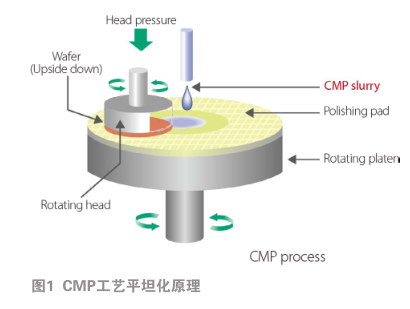

化学机械抛光(Chemical Mechanical Polishing，CMP)手艺的概念是1965年由Monsanto初次提出，该手艺最后是用于获取高质量的玻璃概况，如军用千里镜等。CMP工艺由 IBM 于1984年引入集成电制制工业，它起首用于后道工艺金属间绝缘介质（IMD）层的平展化，随后又用于浅沟槽隔离（ST）和铜(Cu)的平展化。整个CMP工艺只需短短的30秒就能完成，包罗退出CMP系统前的研磨后洁净（对晶圆进行洗涤、冲刷和干燥）。所有这些工序整合到一路，可实现极佳的平展度。CMP正在二十世纪90年代中期实正起头起飞，其时半导体业但愿用导电速度更快的铜电代替铝电，来提高芯片的机能。铝互连线的制做是先堆积一层金属层，然后再用反映性气体把不要的部门侵蚀掉，铜金属层无法利用这种方式等闲去除，因而开辟出了铜CMP 手艺。此生成产的每一块微处置器都利用铜连线，而CMP设备更是任何芯片制制商不成或缺的必备东西。CMP工艺正在芯片制制中的使用包罗浅沟槽隔离平展化（STI CMP）、多晶硅平展化（Poly CMP）、层间介质平展化（ILD CMP）、金属间介平展化（IMD CMP）、铜互连平展化（Cu CMP）。CMP从概念上很简单，但纳米级CMP其实是一项很复杂的工艺。正在晶圆概况堆叠的分歧薄膜各自具有分歧的硬度，需以分歧的速度进行研磨。这可能会导致“凹陷”现象，也就是较软的部门会凹到较硬材料的平面之下。区别于保守的纯机械或纯化学的抛光方式，CMP通过化学的和机械的分析感化，最大程度削减较硬材料取较软材料正在材料去除速度上的差别，也无效避免了由纯真机械抛光形成的概况毁伤和由纯真化学抛光易形成的抛光速度慢、概况平整度和抛光分歧性差等错误谬误。CMP工艺平展化道理是，操纵机械力感化于圆片概况，同时由研磨液中的化学物质取圆片概况材料发生化学反映来添加其研磨速度（如图1）。CMP手艺所采用的设备及耗损品包罗：抛光机、抛光浆料、抛光垫、后CMP清洗设备、抛光起点检测及工艺节制设备、废料处置和检测设备等。CMP手艺难点是干和湿夹杂、要正在化学和机械之间找好均衡。CMP工艺中最主要的两大构成部门是研磨液和研磨垫，抛光液和抛光垫均为耗损品，抛光垫的利用寿命凡是为45~75小时。抛光液分为酸性抛光液和碱性抛光液，是平均分离胶粒的乳白色胶体，次要起到抛光、润滑、冷却的感化。以碱性SiO 2 抛光液为例，其成分次要包含研磨剂(SiO 2 胶粒)、碱、去离子水、氧化剂、不变剂等。抛光垫是一种具有必然弹性松散多孔的材料，一般是聚亚氨酯类，次要感化是存储和传输抛光液，对硅片供给必然的压力并对其概况进行机械摩擦。正在CMP工艺中，起首让研磨液填充正在研磨垫的空地中，圆片正在研磨头带动下高速扭转，取研磨垫和研磨液中的研磨颗粒发生感化，同时需要节制研磨头下压力等其他参数。CMP 设备次要分为两部门，即抛光部门和清洗部门，抛光部门由4部门构成，即3个抛光转盘和一个圆片拆卸载模块。清洗部门管任圆片的清洗和甩干，实现圆片的“干进干出”（如图2）。CMP的次要检测参数包罗研磨速度、研磨平均性和缺陷量（如表1）。研磨速度是指单元时间内圆片概况材料被研磨的总量。研磨平均性又分为圆片内研磨平均性和圆片间研磨平均性。圆片内研磨平均性是指某个圆片研磨速度的尺度方差取研磨速度的比值；圆片间研磨平均性用于暗示分歧圆片正在统一前提下研磨速度的分歧性。对于CMP而言，次要的缺陷包罗概况颗粒、概况刮伤、研磨剂残留等，它将间接影响产物的成品率。半导体业界对于CMP工艺也有响应的“潜法则”，即CMP工艺后的器件材料损耗要小于整个器件厚度的10%。也就是说不只要使材料被无效去除，还要可以或许精准地节制去除速度和最终结果。跟着器件特征尺寸的不竭缩小，缺陷对于工艺节制和最终良率的影响愈发的较着，降低缺陷是CMP工艺的焦点手艺要求。CMP是一种集机械学、流体力学、材料化学、精细加工、节制软件等多领城最先辈手艺于一体的设备，是各类集成电出产设备中较为复杂和研制难度较大的设备之一。CMP的设备价钱也正在逐步增加。一般来说，用于200 mm圆片的CMP设备价钱约为300 万美元，用于300 mm圆片的CMP设备价钱约为400 万美元。目前，美国和日本正在CMP设备制制范畴处于领先地位，次要的出产商有美国的使用材料(AppliedMaterials，AMAT)公司和日本的荏原机械(Ebara)公司。国内CMP设备的次要研发单元有天津华海清科和中国电子科技集团公司第四十五研究所，此中华海清科的抛光机已正在中芯国际出产线月，华海清科的Cu &Si CMP设备进入上海华力。CMP设备仍然是美国使用材料一家独大，具有全球71%的市场份额。美国使用材料2003年遏制8英寸设备的出产，从攻12 英寸CMP设备，使用材料公司的 Mirra CMP 为硅、浅沟槽隔离 (STI)、氧化物、多晶硅、金属钨和铜镶嵌使用供给了经出产验证的高机能150 mm 和 200 mm 平展化处理方案。它的高速平展化转盘和多区研磨头具有低下压力，可实现极佳的平均度和效率。防止残渣构成，最大限度削减微粒和水痕。对于铜镶嵌使用，也能够选择 200 mmDesica 洁净和冲刷手艺，操纵 Marangoni 蒸气干燥器，可实现快速、无效的无水印干燥。使用材料公司的 Mirra CMP 系统采用全套端点方式，供给同线怀抱和先辈的工艺节制能力，确保超卓的晶圆内和晶圆间工艺节制和可反复性，适合所有平展化使用。先辈的抛光手艺（如使用材料公司的 Titan Profiler(150 mm)和Titan Contour (200 mm) 抛光头产物）和多转盘设置装备摆设，通过调整跨晶圆概况和距晶圆边缘3 mm内的去除率，可满脚环节平均性目标。这些先辈的功能和其他已发布的升级，为实现更高的产能和良率供给了更多加工能力保障。荏原制做所总公司位于日本东京都大田区，设想并制制社会根本设备和工业用机械设备，于东京证券买卖所一部上市。亦是美国出产压缩机和汽轮机Elliott公司的母公司，从营事业有风水力机械事业、事业和细密电子事业。日本东京荏原的200 mm和300 mm CMP抛光设备均具有高靠得住性和超出跨越产率，荏原具有的12英寸晶圆10~20 nm级CMP设备，能正在必然程度上实现对美国产物的替代。荏原正在欧洲、日本等全球的研发团队继续鞭策最先辈的使用法式定位于行业出产和新手艺要求的前沿。除了MEMS / SOI /磁介质行业的挑和外，荏原的高通量F-REX系列CMP系统正正在运转当今最严苛的使用，如用于IC制制的氧化物、ILD、STI、钨和铜。它们具有超卓的靠得住性，机能跨越250小时MTBF。合用于200和300 mm晶圆曲径的F-REX200和F-REX300SII平台别离供给最先辈的设想和机能，以满脚最先辈的器件制制需求。它们供给面向用户的系统设置装备摆设，旨正在实现最大吞吐量和所有干燥/干燥晶圆处置功能。F-REX200东西代表了合用于200 mm晶圆的最新CMP手艺（也可用150 mm）。它采用了EB原专利的干进干出晶圆处置手艺。洁净模块集成正在CMP东西内，从而将干晶片输送到后续工艺中。F-REX200系统配备2个压板，每个压板1个头和4个洁净坐，可选配4个盒式SMIF兼容拆载端口和CIM从机通信。其他选项包罗端点指向、抛光板和正在线年起，大学机械系雒建斌院士、“长江学者”新春传授率领研究团队处置抛光手艺研究，正在抛光手艺取抛光配备研究范畴上均取得了凸起的成就， 2012年，大学成功研制出具有自从学问产权的国内首台12英寸“干进干出”CMP设备。2013年3月，控股结合天津市设立华海清科，鞭策该项科技的财产化历程。2014年，通过大学科技，华海清科研制出国内首台12英寸“干进干出”CMP贸易机型—Universal-300，2015年该机台进入中芯国际厂，2016年通过中芯国际查核并实现发卖。这填补了我国集成电制制范畴CMP设备手艺的空白，打破了国外垄断。截至2019年4月，该机台已累计加工60000余片硅片。2017年2月，华海清科第二台CMP工艺设备进入中芯国际厂，仅用78天的时间就完成了拆机、调试，并出产了过百片晶圆，创制了首台国产焦点工艺设备正在集成电大出产线上线的最高效率，荣获了中芯国际授予的“凸起成绩”。2018年1月18日，继正在中芯国际成功完成IMD/ILD/STI工艺产物多量量出产之后，控股企业华海清科的Cu &Si CMP设备进入上海华力。这是国产CMP机台第一次进入上海华力，也标记着国产首台12英寸铜制程工艺CMP设备正式进入集成电大出产线所研发的国产首台200 mm CMP商用机通过了严酷的万片马拉松式测试，启程发往中芯国际(天津)公司进行上线验证。这意味着电科配备45所的设备获得了用户的承认，产物从中低端迈向了高端，也标记着电科配备向实正在现集成电焦点配备自从可控，担起大国沉器的义务迈出了主要的一步。杭州众德是新成立的一家公司，由中电科45所中的CMP手艺专家创业成立。2。5 盛美半导体盛美半导体的CMP设备次要用于后段封拆的65~45 nm铜互联工艺。盛美控制晶圆无应力抛光手艺，采用该手艺的样机已被Intel和美国LSI Logic公司所采购。正在2019年3月上海“SEMICON China2019”上，盛美半导体再次发布先辈封拆抛铜设备，新推出的封拆抛铜设备则针对人工智能(AI)芯片封拆工艺开辟。分歧于保守芯片，AI芯片具有更多的引脚，需要全新的立体封拆工艺和封拆设备，此中的抛光工艺需要高成本的抛光粉。针对2。5D封拆工艺需求，盛美半导体的这款抛光设备采用湿法电抛光工艺，不只削减约90%抛光粉(CMP)耗损量，还能够对抛光液中的铜进行收受接管。因为电抛光的化学液能够反复轮回利用，如许能够节流80%以上的耗材费用。CMP设备市场是一个高度垄断的市场，市场份额次要集中于美国使用材料和日本荏原两家巨头，二者占领了全球CMP设备98%的市场份额。此中美国使用材料更是一家独大，2018年市场份额高达71%，排名第二的日本荏原只拥有27% [1] 。国产CMP设备目上次要为中低端产物，12英寸的高端CMP设备也次要处正在产物验证阶段。虽然出货量较少，可是相较其他半导体设备，国产CMP设备取得了较大的成绩，华海清科和中电45所自从研发的12英寸CMP设备填补了我国CMP设备市场的空白，为我国半导体设备国产化替代做出了主要的贡献。从市场前景的角度阐发，一方面，2018年中国半导体设备市场规模增速快要60%，占全球20%的市场份额。据SEMI估计，2017-2020年间，全球将新增半导体产线条新减产线%，新减产线将为半导体设备带来庞大的市场空间。另一方面，跟着新能源汽车、5G通信以及物联网使用的兴起，MOSFET功率器件、电源办理芯片、5G射频芯片、物联网芯片、MEMS器件以及化合物半导体器件需求很是兴旺，而这些芯片大多是正在200 mm的产线上出产完成的，全球集成电行业正在200 mm晶圆厂产能和设备方面都严沉欠缺，晶圆制制厂一曲正在寻求扩大200 mm制制产能。但目前国际龙头企业曾经根基停产200 mm设备，二手200 mm设备价钱也正在水涨船高，200 mm设备的市场空间庞大。国内CMP设备厂商200 mm英寸设备手艺相对较成熟，国产设备厂商能够抓住集成电财产快速成长的大好形势，依托财产政策导向，抢抓机缘、抢占市场，依托产物价钱劣势逐渐正在个体产物或细分范畴挤占国际厂商的市场空间，做大做强、实现逾越式成长，为中国极大规模集成电制制做出积极贡献。国内半导体工业的相对掉队导致了半导体设备财产起步较晚，特别正在环节设备范畴取海外巨头的差距仍有好几十年，遭到手艺、资金以及人才的，国内半导体设备根柢薄、根本弱，财产总体表示出企业规模偏小、手艺程度偏低、以及财产结构分离的特征。而国际半导体设备成长比力成熟，CMP设备呈现高度垄断的特征，正在现有的合作款式下，国产设备通过研发投入再沉头做起，必然会破费大量的时间和精神，产物鄙人逛使用推广过程中还要和海外巨头合作，而下逛厂商对替代也会考量成本要素。
